一般來說硬度越大的錘頭其耐磨性也愈大。要提高錘頭的耐磨性，就要增加其硬度，但隨著硬度的提高，錘頭的抗沖擊韌性就會降低。因此，如何兼顧錘頭適宜的硬度和良好的抗沖擊韌性是提高重型破碎機錘頭耐磨性的關鍵。鼎成雙液合金錘頭為解決單一材料韌性和硬度的矛盾，提高錘破錘頭的抗磨性能，鼎成生產了新型的抗磨材料雙液雙金屬復合錘頭，成功將高硬度、高合金材料應用于強沖擊力工況環境。

因為物料太硬所以才找最好的耐磨錘頭
越硬的物料制沙起來越困難，而且對設備的磨損越嚴重，制沙的速度慢、能力低。因此需要在物料的選擇上注意的同時選用優質耐磨合金錘頭。合金耐磨錘頭主要成份：鉻、硼、鎢、鉻、鎳、鉬等多元素合金，它適應于各種惡劣磨料磨損條件下工作。

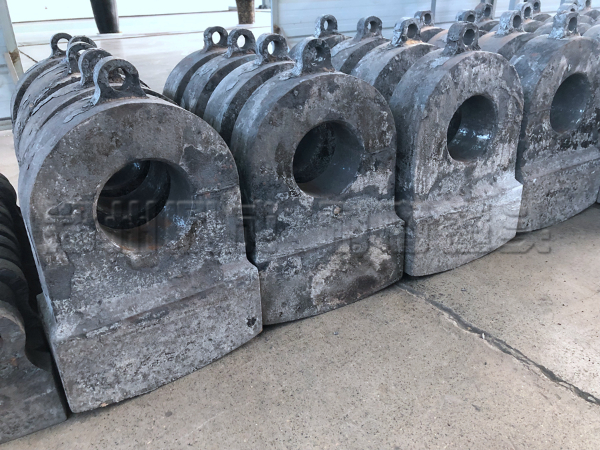

鼎成錘頭采用具有高耐磨性的高鉻鑄鐵制作，柄部采用具有良好綜合機械性能的合金鋼制作，這樣可使錘頭即具有優良的耐磨性，又具有安全可靠性。經適當的合金化和熱處理，頭部的機械性能可達HRC59-63；沖擊韌性可達ak8-12J；柄部的機械性能可達os600-800MPa、ob850以上。用于破碎水泥料和石灰石，使用壽命比高錳鋼提高2-5倍；用于破碎礦石，使用壽命比高錳鋼提高1.5-3倍。

最好的錘頭也許不是高錳鋼錘頭
高錳鋼韌性好，工藝性好，價格低，其主要特點是在較大的沖擊或接觸應力的作用下，表面層將迅速產生加工硬化，其加工硬化指數比其它材料高5-7倍，耐磨性得到較大的提高。但如果使用沖擊力不夠或接觸應力小，則不能使表面迅速產生加工硬化，高錳鋼的耐磨性就不能充分發揮。

標簽：破碎機耐磨錘頭
