目前常用的雙金屬?gòu)?fù)合錘頭的復(fù)合方法有哪些？高鉻鑄鐵復(fù)合錘頭是近年行業(yè)的主流，高鉻鑄鐵的基體為硬度較高的馬氏體，組織中含有大量高硬度的碳化物Cr7C3，是錘頭理想的耐磨材料，但其韌性差，只適合做錘頭部分，錘柄部分要使用韌性好且有一定硬度和耐磨性的低合金鋼。這種復(fù)合錘頭既能發(fā)揮高鉻鑄鐵的硬度高、耐磨性好的優(yōu)點(diǎn)，又可以彌補(bǔ)整體式高鉻鑄鐵錘頭容易在錘柄位置斷裂的缺點(diǎn)。但因受到生產(chǎn)條件限制或利潤(rùn)誘惑，復(fù)合錘頭的質(zhì)量穩(wěn)定性成為破碎機(jī)使用單位頭疼的問(wèn)題。

    合金復(fù)合錘頭鑄造技術(shù)中雙金屬雙熱液澆注順序

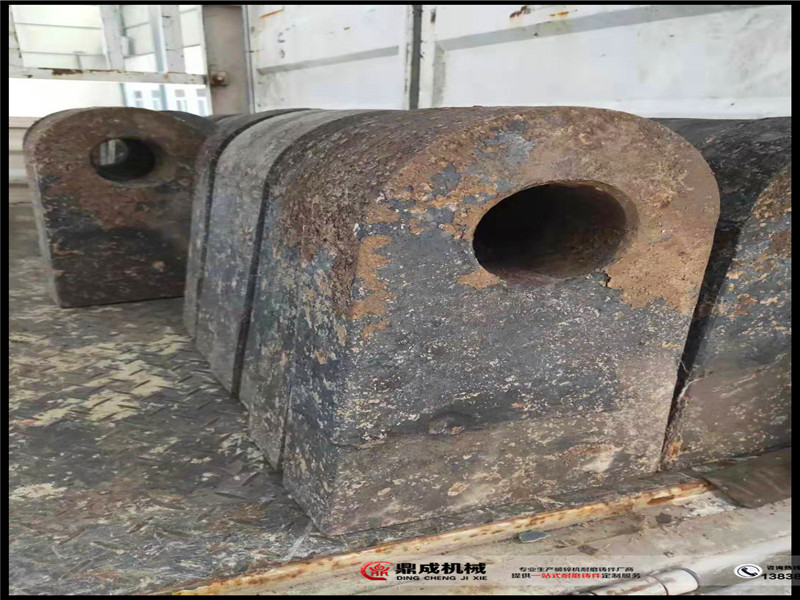

    鞏義鼎成錘頭的主打產(chǎn)品就是合金復(fù)合錘頭，很多同行業(yè)或錳鋼鑄件廠家很想了解合金復(fù)合錘頭鑄造技術(shù)，合金復(fù)合錘頭怎么鑄造？鼎成鑄造廠07年推出復(fù)合錘頭，歷經(jīng)十余年經(jīng)驗(yàn)積累，復(fù)合錘頭技術(shù)已經(jīng)很成熟，澆注溫度和順序等細(xì)節(jié)技術(shù)問(wèn)題已很成熟，鼎成愿將該雙金屬?gòu)?fù)合錘頭技術(shù)培訓(xùn)，有興趣的可聯(lián)系鞏義鼎成機(jī)械。雙合金復(fù)合錘頭是采取兩種不同性能的材質(zhì)，一次性同時(shí)澆鑄成型的合金錘頭。錘柄部位材質(zhì)為碳鋼或低合金鋼，具有極高的韌性；而錘頭打擊磨損部位，材質(zhì)為高鉻鑄鐵，硬度高達(dá)HRC60-63，保證錘頭擁有超長(zhǎng)的耐磨壽命；同時(shí)錘頭打擊磨損部分錘柄結(jié)合部位采用特殊的技術(shù)工藝和解決方案，保證兩種金屬融合良好，解決了令同行和用戶較為頭疼的斷裂的問(wèn)題，實(shí)現(xiàn)了錘頭高強(qiáng)度、超耐磨的結(jié)合，克服了困擾大多數(shù)普通錘頭生產(chǎn)廠家錘頭韌性與耐磨性互相矛盾的難題。

    雙合金液液復(fù)合錘頭和固液復(fù)合錘頭鑄造法，合金復(fù)合錘頭兩種金屬怎么澆注？

    液液復(fù)合法是通過(guò)整體鑄造獲得錘頭，鑄造時(shí)兩臺(tái)熔化爐要同時(shí)工作，同步冶煉兩種金屬材料。錘柄部分可用ZG270-500或ZG310-570等鑄鋼或合金鋼，熔化時(shí)鋼液成分滿足要求，脫氧良好后，可先澆鋼水；等待一定時(shí)間后，再澆高鉻鑄鐵的鐵水，充滿頭部及其冒口部分。液液復(fù)合法為了獲得良好鑄件，必須嚴(yán)格控制澆注溫度和鋼液澆注后澆注鐵液的等待時(shí)間，即在澆注完錘柄后，待柄部澆注的鋼液表層有一定厚度的凝固層時(shí)再澆鐵水，保證不沖混澆注的鋼液，使鋼與鐵液凝固后結(jié)合面良好。值得注意的是，高鉻鑄鐵與鋼復(fù)合鑄造時(shí)一般應(yīng)先澆注錘柄部分的鋼水，如果先澆注鐵水，一般鋼水和鐵水較難獲得良好的復(fù)合面，在兩種材料的結(jié)合區(qū)極易產(chǎn)生夾渣、氣孔等缺陷。

    鑄硬質(zhì)合金或高鉻鑄鐵條塊，從而提高錘頭的使用壽命。具體方法是，造型時(shí)在型腔的錘頭部分放入硬質(zhì)合金或高鉻鑄鐵條，然后澆注高錳鋼鋼液，從而實(shí)現(xiàn)固液復(fù)合。把硬度較高的合金鑲鑄在高錳鋼錘頭頭部，可以有效提高錘頭的耐磨性和使用壽命。

    鑄造合金復(fù)合錘頭的材料

    高鉻鑄鐵主要合金元素為鉻，有時(shí)為了提高淬透性可以加入鎳、鉬等合金元素。由于高鉻鑄鐵合金化程度較高，制作錘頭等耐磨材料時(shí)高鉻鑄鐵材料具有較高的淬透性、淬硬性和耐磨性，還有較好的抗氧化和抗熱疲勞能力，耐磨性遠(yuǎn)高于鑄造高錳鋼錘頭材料，是制作錘頭理想的材料之一。

    高鉻鑄鐵錘頭正火低溫回火的組織為回火馬氏體+碳化物+少量殘余奧氏體，組織中的M7C3型碳化物硬度高（1300-1800HV）。在高鉻鑄鐵合金化設(shè)計(jì)和確定成分時(shí)，應(yīng)考慮控制M7C3型碳化物的含量，含較多M7C 碳化物的錘頭材料具有較高的硬度。一般具有良好耐磨性的高鉻鑄鐵錘頭熱處理后表面硬度較高（60-65HRC）。由于組織中的碳化物是脆性相，作為錘頭材料時(shí)容易發(fā)生斷裂，只能用于沖擊力較小的工況條件。由于高鉻鑄鐵材料承受沖擊的能力較差，用于較大沖擊錘頭材料時(shí)，可采用將鑄造碳鋼或低合金鋼與高鉻鑄鐵復(fù)合鑄造，高鉻鑄鐵作為錘頭的破碎部分，可充分發(fā)揮其耐磨性高的特點(diǎn)。

     鞏義鼎成雙金屬?gòu)?fù)合錘頭鑄造法

     雙金屬?gòu)?fù)合錘頭鑄造法是把錘頭的錘柄和錘端分為兩個(gè)部分分別鑄造。錘頭部位是主要磨損部位，為提高其耐磨性，破碎物料的錘端部分可采用高硬度耐磨材料，如鑲嵌硬質(zhì)合金或高鉻鑄鐵。為了節(jié)約成本和提高錘柄部分的強(qiáng)韌性，錘柄部分一般可選擇中、低碳鋼或低合金鋼鑄造。所以復(fù)合鑄造可以充分發(fā)揮各種材料的優(yōu)良性能，降低生產(chǎn)成本的同時(shí)也提高了錘頭的使用壽命。雙金屬?gòu)?fù)合鑄造錘頭是提高錘頭耐磨性能和降低生產(chǎn)成本的有效途徑之一。目前常用的雙金屬?gòu)?fù)合錘頭有液液復(fù)合和固液復(fù)合等方法。



標(biāo)簽：目前常用的雙金屬?gòu)?fù)合錘頭的復(fù)合方法有哪些？
